水泥廠、礦山等企業的鏟鬥經常需要維修，通常採取的是磨損堆焊修複方法，這種方法已經在很多企業被推廣使用，經過這種方法修複的鏟鬥，完全達到甚至超過瞭正常工作标準，因此，深受企業歡迎。那麽，這種方法在操作過程中，有什麽法寶讓修複效果如此理想呢？

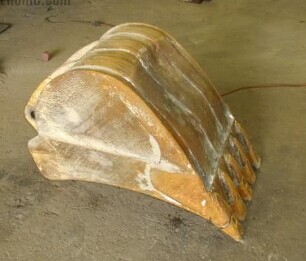

圖（1）鏟鬥磨損後待修複

鬥齒堆焊工藝(1)由於(yú)對鬥齒的硬度要求比主刀闆的高，且焊接性差，若用焊條1102直接堆焊，雖硬度能達到要求，但因兩種材料的線膨脹系數差别大，堆焊層易剝離
。爲此，需增加一層過渡層
，選擇?準4mm的焊條4102先堆焊過渡層，再用焊條1102堆焊作爲蓋面層，兩層厚度之和爲5~6mm，各占1/2左右，面層硬度大於(yú)HRC60。鬥齒堆焊時熱量較集中
，爲防止其變形，一般應同時堆焊4個鬥齒，採(cǎi)取短焊道焊，依次輪換進行，使熱量積聚減少到最低限度。耐磨堆焊既可以在新鬥齒上進行(防護)，也可用於(yú)舊鬥齒的修複。修複舊鬥齒時須先用普通焊接材料将磨損嚴重的部位填平，之後採(cǎi)用上述堆焊工藝堆焊一層耐磨材料。

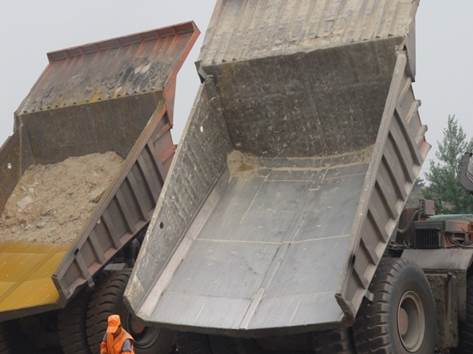

圖（2）不隻是鏟鬥可以採用堆焊修複，大型裝卸礦車也可以採用堆焊修複工藝

在實際應用中，磨損堆焊修複鏟鬥不僅爲企業節約瞭大量修複資金，降低瞭工人勞動強度，而且還爲企業創造瞭大量的經濟價值。這種方法的普及推廣，對我國水泥廠、礦山等企業的正常生産做出瞭巨大貢獻，深受這些企業的歡迎。
北京耐默公司坐落於北京海澱區，毗鄰北京西客站。公司專門從事耐磨焊絲,耐磨焊條 ,耐磨藥芯焊絲,碳化鎢堆焊焊條,堆焊焊絲及金屬耐磨複合闆的生産並兼營銷售焊接設備、耐磨電焊條等業務。
