爲防止焊絲堆焊層金屬産生裂紋和剝(bō)離，堆焊後必須進行緩冷。緩冷方式可用石棉或草木灰
、矽酸鋁等覆蓋堆焊層金屬；也可随加熱爐冷卻。對於(yú)淬火傾向大的堆焊金屬，例如高鉻鑄鐵焊絲、碳化鎢焊絲、钴基焊絲等，堆焊後要在600~ 700'C回火th，再緩冷以防出現裂紋。

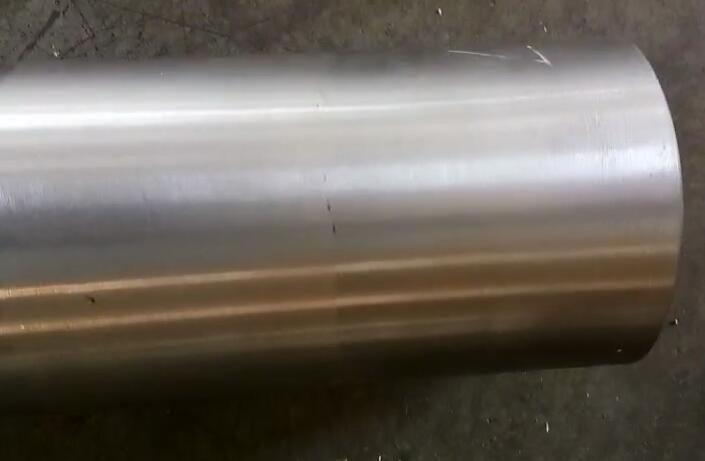

圖（1）國企礦機高硬度軸，採用焊絲堆焊礙度提高，但同時又要求無裂紋

而對於(yú)淬火傾向小的堆焊金屬，如ICr13. 2Cr13堆焊閥門，焊後爲獲得較高的硬度，可採(cǎi)用空冷，機械加工後不再進行熱處理。

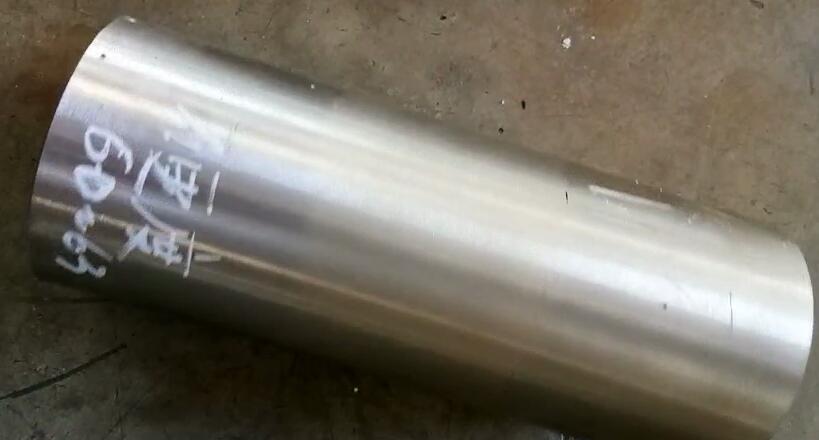

圖（2）緩冷後硬度可達HRC60以上，同時無裂紋
